[운영체제/Operating System] 가상 메모리

"KOCW - 반효경 교수님의 운영체제" 를 듣고 정리한 내용입니다.

Virtual Memory

Demand Paging

• 페이지가 요청됐을 때 메모리에 올리는 것
  • I/O 양의 감소
  • 메모리 사용량 감소
  • 빠른 응답 시간
  • 더 많은 사용자 수용
• Valid / Invalid bit 사용
  • invalid
    • 사용되지 않는 주소 영역인 경우
    • 페이지가 메모리에 올라와있지 않고 backing store에 있는 경우
  • 처음에는 모든 페이지 엔트리가 invalid로 초기화
  • page fault
    • 요청한 페이지가 메모리에 없는 경우 = 페이지 테이블에 invalid로 세팅되어 있는 경우
    • CPU가 운영체제에게 넘어감 (일종의 SW interrupt)

Page Fault

• invalid page를 접근하면 MMU가 trap을 발생시킴 (page fault trap)
• 커널 모드로 들어가 page fault handler 실행
• sequence
  1. 해당 페이지에 대한 접근이 적합한지 체크
  2. get an empty page frame (빈 공간이 없다면 쫓아냄, replacement)
  3. 해당 페이지를 디스크에서 메모리로 읽어옴
     1. disk I/O가 끝나기까지 이 프로세스는 CPU를 선점당함 (blocked)
     2. disk read가 끝나면 페이지 테이블 엔트리 기록 (valid-invalid bit = "valid")
     3. 프로세스를 ready queue에 배치
  4. 이 프로세스가 CPU를 잡고 다시 running
  5. 이전에 중단되었던 instruction 재개

Free frame이 없는 경우

• Page replacement
  • 어떤 프레임을 빼앗아올지 결정해야 함
  • 바로 사용되지 않을 페이지를 쫓아내는 것이 좋음
• Replacement Algorithm
  • 목표 : page-fault rate 최소화
  • 알고리즘 평가
    • 주어진 page reference string에 대해 page fault를 얼마나 내는지 조사

Offline Optimal Algorithm

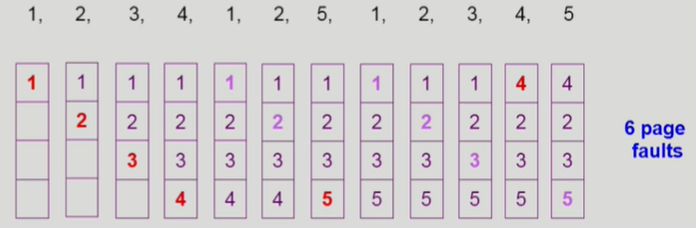

• MIN (OPT) : 가장 먼 미래에 참조되는 페이지를 교체
• 사실 미래에 어떤 페이지가 참조될 지 아는 것은 불가능하다. 실제 시스템에서 사용될 수는 없고, 단지 미래에 참조되는 페이지를 전부 알고 있다고 가정한다.

(사진 출처 - KOCW 운영체제 강의)

• 다른 알고리즘의 성능에 대한 upper bound 제공
  • 아무리 좋은 알고리즘을 만들어도 offline optimal algorithm보다 좋을 수는 없음

FIFO (First In First Out) Algorithm

• 먼저 들어온 것을 먼저 내쫓음
• FIFO Anomaly
  • 프레임 수를 늘렸음에도 불구하고 페이지 부재가 증가하는 현상

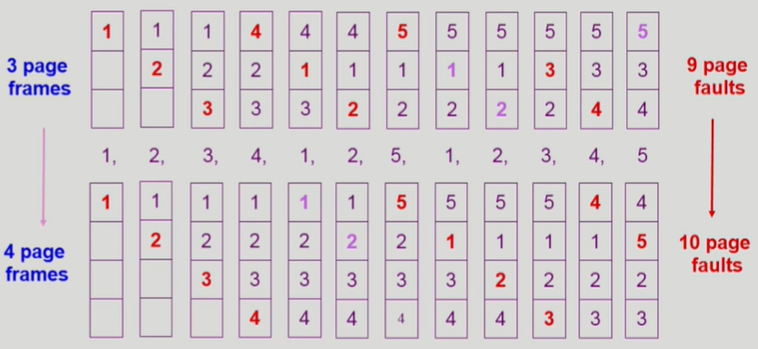

(사진 출처 - KOCW 운영체제 강의)

LRU (Least Recently Used) Algorithm

• 가장 오래 전에 참조된 페이지를 내쫓음

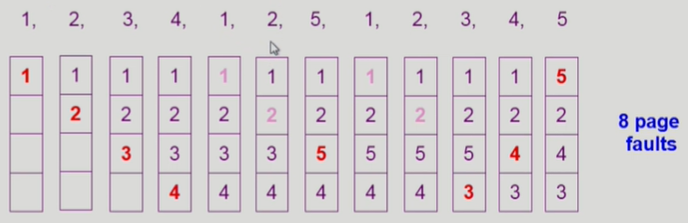

(사진 출처 - KOCW 운영체제 강의)

LFU (Least Frequently User) Algorithm

• 참조 횟수가 가장 적은 페이지를 내쫓음
• 최저 참조 횟수인 페이지가 여러 개인 경우
  • LFU 알고리즘 자체에서는 여러 페이지 중 임의로 선정
  • 성능 향상을 위해 가장 오래 전에 참조된 페이지를 지우도록 구현할 수도 있음
• 장단점
  • LRU와 달리 장기적인 시간 규모를 보기 때문에 페이지의 인기도를 더 정확히 반영할 수 있음
  • 하지만 참조 시점의 최근성을 반영하지 못하고, LRU보다 구현이 복잡함

LRU와 LFU 알고리즘의 구현

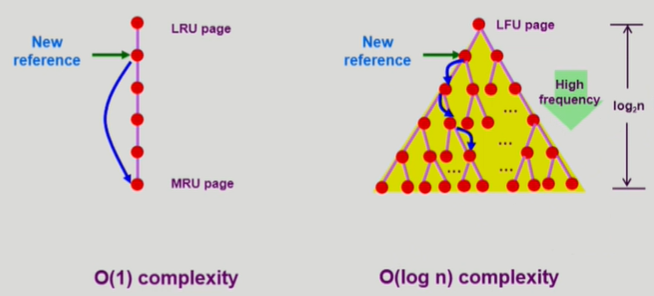

(사진 출처 - KOCW 운영체제 강의)

LRU 알고리즘은 연결리스트로 구현한다. 참조 시간 순서로 줄을 세워 아래로 갈수록 최근에 참조된 페이지라고 보면 된다. 새로운 페이지를 참조할 경우 맨 아래로 보내면 되고, 프레임이 꽉 차 페이지 하나를 빼야할 경우 맨 위 (가장 오래 전에 참조된) 페이지를 제거하면 된다. 따라서 시간복잡도는 O(1) 이다.

LFU 알고리즘도 연결리스트로 구현할 수 있다. 하지만 참조 횟수 순서로 줄을 세울 경우 새로운 페이지를 참조했을 때 맨 아래로 보내는 것이 아닌 다음 노드와의 횟수를 계속 비교해야 한다. 이와 같이 구현하면 O(n) 의 시간복잡도를 갖기 때문에 LFU 알고리즘은 힙으로 구현한다. 이로써 시간복잡도를 O(log n) 까지 줄일 수 있다.

다양한 캐싱 환경

• 캐싱 기법
  • cache (한정된 빠른 공간)에 데이터를 저장해 두었다가 나중에 같은 데이터에 대한 요청이 왔을 때 느린 저장 장치까지 가지 않고 캐시로부터 바로 서비스하는 방식
  • paging system 외에도 cache memory, buffer caching, web caching 등 다양한 분야에서 사용
• 캐시 운영의 시간 제약
  • 페이지 교체 알고리즘에서 삭제할 항목을 결정하는 일에 너무 많은 시간이 걸리면 실제 시스템에서 사용할 수 없음
  • buffer caching / web caching
    • O(1) 에서 O(log n) 정도까지 허용
  • paging system
    운영체제는 page fault인 경우에만 관여한다. 즉, 페이지가 이미 메모리에 존재하는 경우 페이지 참조 시각이나 페이지 참조 횟수 등의 정보를 운영체제가 알 수 없다. 따라서 LRU나 LFU와 같은 알고리즘을 페이징 시스템에서 사용할 수 없다.

Clock Algorithm

결국 페이징 시스템에서는 LRU, LFU 알고리즘을 사용할 수 없고, LRU의 근사 알고리즘인 clock algorithm을 사용한다.

• 여러 명칭으로 불림
  • Second chance algorithm
  • NRU (Not Recently Used) 또는 NUR (Not Used Recently)
• reference bit을 사용해서 교체 대상 페이지 선정 (circular list)
• reference bit = 0 인 것을 찾을 때까지 포인터를 하나씩 이동
  • 포인터 이동 중에 reference bit이 1인 값은 모두 0으로 바꿈
  • reference bit이 0이라는 것은 페이지에 대한 참조가 없었다는 의미
• reference bit이 0인 페이지를 찾으면 해당 페이지를 교체
• 한 바퀴 되돌아와도 (= second chance) 0이면 replace

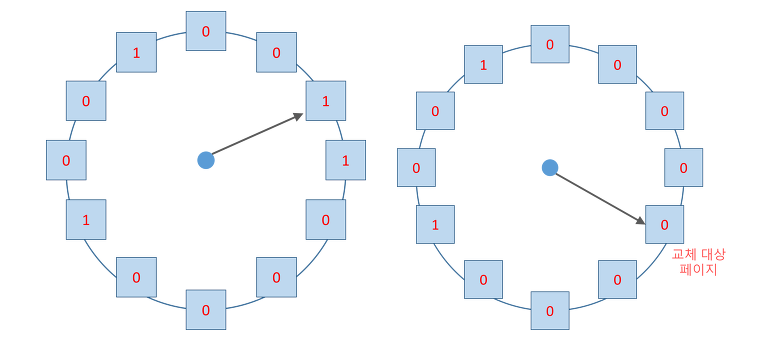

(사진 출처 - 티스토리)

LRU와 완전히 같지는 않지만 시계 방향으로 한 바퀴 도는 동안 참조되지 않는 페이지를 내쫓는 것이기 때문에 최근에 참조되지 않은 페이지를 교체한다고 볼 수 있다.

• Clock algorithm의 개선
  • reference bit과 modified bit (dirty bit) 함께 사용
  • reference bit = 1 : 최근에 참조된 페이지
  • modified bit = 1 : 최근에 변경된 페이지
    • 해당 페이지는 메모리에 올라온 이후 적어도 한 번은 CPU에 의해 write 가 발생한 것이므로 backing store에 수정된 내용을 반영해야 함
  따라서 가능한 modified bit이 0인 값을 쫓아낸다.

Page Frame의 Allocation

• Allocation problem
  • 각 프로세스에 얼마만큼의 페이지 프레임을 할당할 것인가 ?
• Allocation 필요성
  • 메모리 참조 명령어 수행 시 intruction, data 등 여러 페이지 동시 참조
    • 명령어 수행을 위해 최소한 할당되어야 하는 프레임 수가 있음
  • loop 를 구성하는 페이지들은 한꺼번에 할당되는 것이 유리
    • 최소한의 allocation이 없으면 매 반복마다 page fault
• Allocation Shceme
  • Equal allocation
    • 모든 프로세스에 똑같은 개수 할당
  • Proportional allocation
    • 프로세스 크기에 비례하여 할당
  • Priority allocation
    • 프로세스 우선순위에 따라 다르게 할당

Global Replacement vs Local Replacement

• Global Replacement
  • replace 시 다른 프로세스에 할당된 프레임을 빼앗아 올 수 있음
  • FIFO, LRU, LFU 등의 알고리즘을 global replacement로 사용하는 경우
  • working set, PFF 알고리즘 사용
• Local Replacement
  • 자신에게 할당된 프레임 내에서만 replacement
  • FIFO, LRU, LFU 등의 알고리즘을 프로세스 별로 운영하는 경우

Thrashing

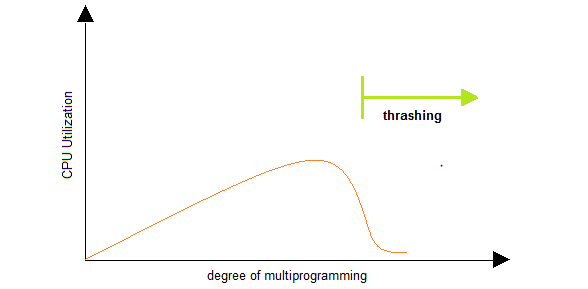

(사진 출처 - 티스토리)

• 프로세스의 원활한 수행에 필요한 최소한의 페이지 프레임을 할당 받지 못해 page fault 가 빈번히 발생하는 경우
• page fault rate이 매우 높아짐
  • CPU가 명령어를 실행하려고 할 때마다 해당 페이지가 메모리에 존재하지 않아 I/O 작업이 잦아지고, 이에 따라 CPU 이용률 감소
• CPU utilization이 낮아지면 OS는 MPD (Multi-programming degree)를 높여야 한다고 판단
• 또 다른 프로세스가 시스템에 추가됨 (higher MPD)
• 프로세스 당 할당된 프레임 수가 더욱 감소
• 프로세스는 swap in /swap out으로 매우 바빠 결과적으로 low throughput

Working-set Model

• Locality of reference
  • 프로세스는 특정 시간 동안 일정 장소만을 집중적으로 참조
  • locality set : 집중적으로 참조되는 해당 페이지들의 집합
• Working-set Model
  • working set algorithm에서 working set = locality set
  • 프로세스의 working set 전체가 메모리에 올라와 있어야 수행되고, 그렇지 않을 경우 모든 프레임을 반납한 후 swap out (suspended)
• thrashing을 방지하고 multi-programming degree 결정
• working set을 미리 알 수 없으므로 과거를 통해 추정
  • window size를 조절하며 working set에 속한 페이지는 메모리에 유지, 속하지 않은 것은 버림

PFF (Page-Fault Frequency) Scheme

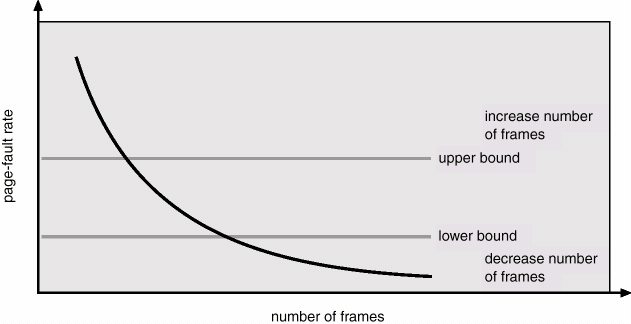

(사진 출처 - pling)

• 직접 page fault rate 를 확인하는 방식
  • page fault rate > 상한값 : 프레임을 더 할당
  • page fault rate
