[운영체제/Operating System] CPU 스케줄링

"KOCW - 반효경 교수님의 운영체제" 를 듣고 정리한 내용입니다.

CPU Scheduling

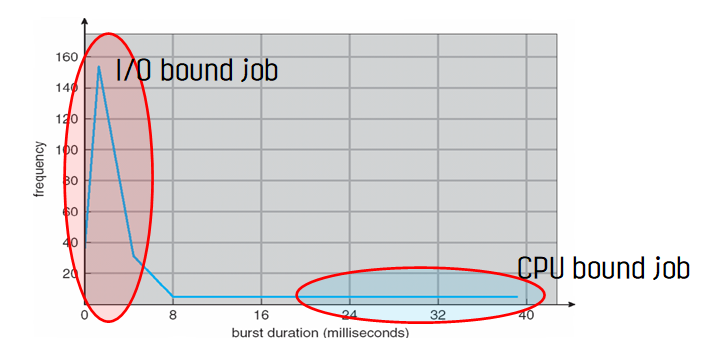

CPU-burst Time의 분포

(사진 출처 - 티스토리)

여러 종류의 job (process)이 섞여있어 CPU 스케줄링이 필요하다. CPU와 I/O 장치 등 시스템 자원을 골고루 사용해야 한다.

프로세스의 특성 분류

• I/O bound process
  • many short CPU bursts
  • 주로 사람과 interaction하는 프로세스
  • I/O 개입이 많아 CPU burst가 짧은 경우
• CPU bound process
  • few very long CPU bursts
  • 계산 위주의 프로세스
    • ex) 10,000 by 10,000 행렬의 곱셈 연산
  • I/O 개입이 적어 CPU burst가 긴 경우

CPU scheduler & Dispatcher

• CPU shceduler
  • Ready 상태의 프로세스 중 CPU를 누구한테 줄 지 결정하는 것
• Dispatcher
  • CPU를 누구한테 줄 지 결정했으면 해당 프로세스에게 넘기는 역할
  • 이 과정을 context switch라고 함
• CPU 스케줄링이 필요한 경우
  1. Running → Blocked (ex. I/O 요청하는 시스템콜)
  2. Running → Ready (ex. 할당 시간 만료로 인한 타이머 인터럽트)
  3. Blocked → Ready (ex. I/O 완료 후 인터럽트)
  4. Terminated

1, 4에서의 스케줄링은 강제로 빼앗지 않고 자진 반납하는 nonpreemptive 방식이고, 그 외의 나머지 스케줄링은 CPU를 강제로 빼앗는 preemptive 방식이다.

Scheduling Criteria

• 시스템 입장
  • CPU utilization (이용률)
    • 전체 시간 중에서 CPU가 놀지 않고 일한 시간의 비율
    • keep the CPU as busy as possible
  • Throughput (처리량)
    • 주어진 시간 동안에 몇 개의 일을 처리했느냐
    • number of processes that complete their execution per time until
• 프로세스 입장 → 시간의 개념
  • Turnaround time (소요시간, 반환시간)
    • CPU를 쓰러 들어와서 다 쓰고 나갈 때까지 걸린 시간
    • amount of time to execute a particular process
  • Waiting time (대기 시간)
    • CPU를 얻기까지 ready queue에 줄 서서 기다린 시간
    • amount of time a process has been waiting in the ready queue
  • Response time (응답 시간)
    • ready queue에 들어와서 처음으로 CPU를 얻기까지 걸린 시간
    • amount of time it takes from when a request was submitted until the first response is produced, not output

Scheduling Algorithms

FCFS (First-Come First-Served)

• 먼저 온 순서대로 처리하는 방식 (nonpreemptive)
• CPU를 오래 쓰는 프로세스가 먼저 와서 CPU를 할당 받으면 나머지 프로세스들은 전부 기다려야 하기 때문에 효율적이지 않음

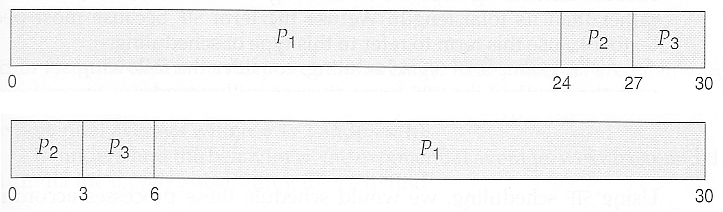

(사진 출처 - UIC)

• 사진 아래처럼 어떤 프로세스가 먼저 실행되냐에 따라 전체 대기 시간에 상당한 영향을 미침
• 문제점
  • Convoy effect
    • 긴 프로세스 하나 때문에 짧은 프로세스 여러 개가 기다리는 현상

SJF (Shortest-Job-First)

• CPU burst가 가장 짧은 프로세스에게 CPU를 부여하는 방식
• minimum average waiting time 보장
• 두 가지 방식
  • nonpreemptive
    • 일단 CPU를 잡으면 더 짧은 프로세스가 들어와도 CPU burst가 완료될 때까지 CPU를 선점당하지 않음
  • preemptive
    • SRTF (Shortest-Remaining-Time-First)
    • CPU를 잡았다 하더라도 더 짧은 프로세스가 들어오면 CPU를 빼앗김
• 문제점
  1. Starvation
     • 짧은 프로세스들로 인해 긴 프로세스가 오랫동안 CPU를 잡지 못하는 현상
  2. CPU burst time을 미리 알 수 없음
     • exponential average : 과거의 CPU 사용 시간을 통해 추정 (estimate)만 가능

Priority Scheduling

• 우선순위가 제일 높은 프로세스에게 CPU 할당 (smallest integer = highest priority)
• 두 가지 방식
  • nonpreemptive
    • 일단 CPU를 잡으면 더 높은 우선순위를 가진 프로세스가 들어와도 CPU burst가 완료될 때까지 CPU를 선점당하지 않음
  • preemptive
    • CPU를 잡았다 하더라도 더 높은 우선순위를 가진 프로세스가 들어오면 CPU를 빼앗김
• SJF는 일종의 priority scheduling (priority = predicted next CPU burst time)
• 문제점
  • Starvation
    • 우선순위가 낮은 프로세스는 오랫동안 CPU를 잡지 못하는 현상
• 해결
  • Aging
    • 아무리 우선순위가 낮은 프로세스라 하더라도 시간이 오래 지나면 우선순위를 높여주는 것

Round Robin (RR)

• 각 프로세스는 동일한 크기의 할당 시간 (time quantum)을 가짐
• 할당 시간이 지나면 프로세스는 CPU를 빼앗기고 ready queue 맨 뒤에 가서 다시 줄을 섬 (preemptive)
• short response time
  • 조금씩 CPU 줬다 뺏었다를 반복하기 때문에 CPU를 최초로 얻기까지 걸리는 시간이 짧음
  • n개의 프로세스가 ready queue에 있고 할당 시간이 q time unit인 경우 어떤 프로세스도 (n-1) X q time unit 이상 기다리지 않음
  • CPU 할당받으려고 기다리는 시간이 CPU burst time에 비례
• Performance
  • q large → FCFS
  • q small → context switch 오버헤드 증가
• 일반적으로 SJF보다 average turnaround time이 길지만 response time은 짧음

Multi-Level Queue

• ready queue를 우선순위에 따라 여러 개로 분할
  • foreground (interactive)
  • background (batch - no human interaction)
• 각 큐는 독립적인 스케줄링 알고리즘을 가짐
  • foreground : Round Robin
  • background : FCFS
• 큐에 대한 스케줄링 필요
  • Fixed priority scheduling
    • serve all from foreground then from background
    • starvation 가능성 존재
  • Time slice
    • 각 큐에 CPU time을 적절한 비율로 할당
    • ex) 80% to foreground in RR, 20% to background in FCFS

Multi-Level Feedback Queue

• 프로세스가 여러 개로 분할된 ready queue 내에서 다른 큐로 이동 가능
• MLFQ 방식으로 aging 구현 가능
• MLFQ를 정의하는 파라미터들
  • queue의 수
  • 각 큐의 스케줄링 알고리즘
  • process를 상위 큐로 보내는 기준
  • process를 하위 큐로 내쫓는 기준
  • 프로세스가 CPU 서비스를 받으려할 때 들어갈 큐를 결정하는 기준

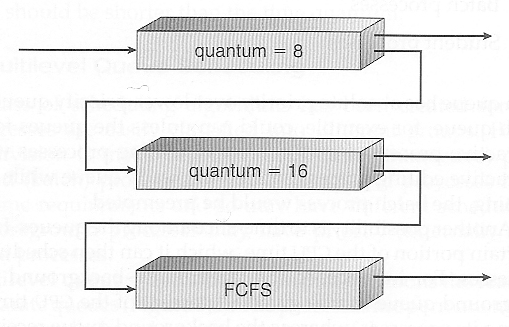

    • 보통 처음 들어오는 프로세스는 우선순위 가장 높은 큐에 time quantum을 짧게 해서 배치
    • 밑에 큐로 갈수록 RR의 할당 시간을 길게, 맨 아래 큐는 FCFS 방식 사용

(사진 출처 - UIC)

Real-time Scheduling

정해진 시간 안에 반드시 실행이 되어야 하는, 즉 deadline이 있는 프로세스

• Hard real-time systems
  • hard real-time task는 정해진 시간 안에 반드시 끝내도록 스케줄링해야 함
• Soft real-time computing (최근)
  • soft real-time task는 일반 프로세스에 비해 높은 우선순위를 갖도록해야 함
  • deadline을 꼭 보장하지는 못함

Thread Scheduling

• Local scheduling
  • user level thread의 경우 운영체제는 스레드의 존재를 모르기 때문에 사용자 수준의 스레드 라이브러리에 의해 어떤 스레드를 스케줄할 지 결정
  • OS가 아닌 사용자 프로세스가 직접 어느 스레드한테 CPU를 줄 것인가를 결정
• Global scheduling
  • kernel level thread의 경우 일반 프로세스처럼 커널의 단기 스케줄러가 어떤 스레드를 스케줄할 지 결정

---
